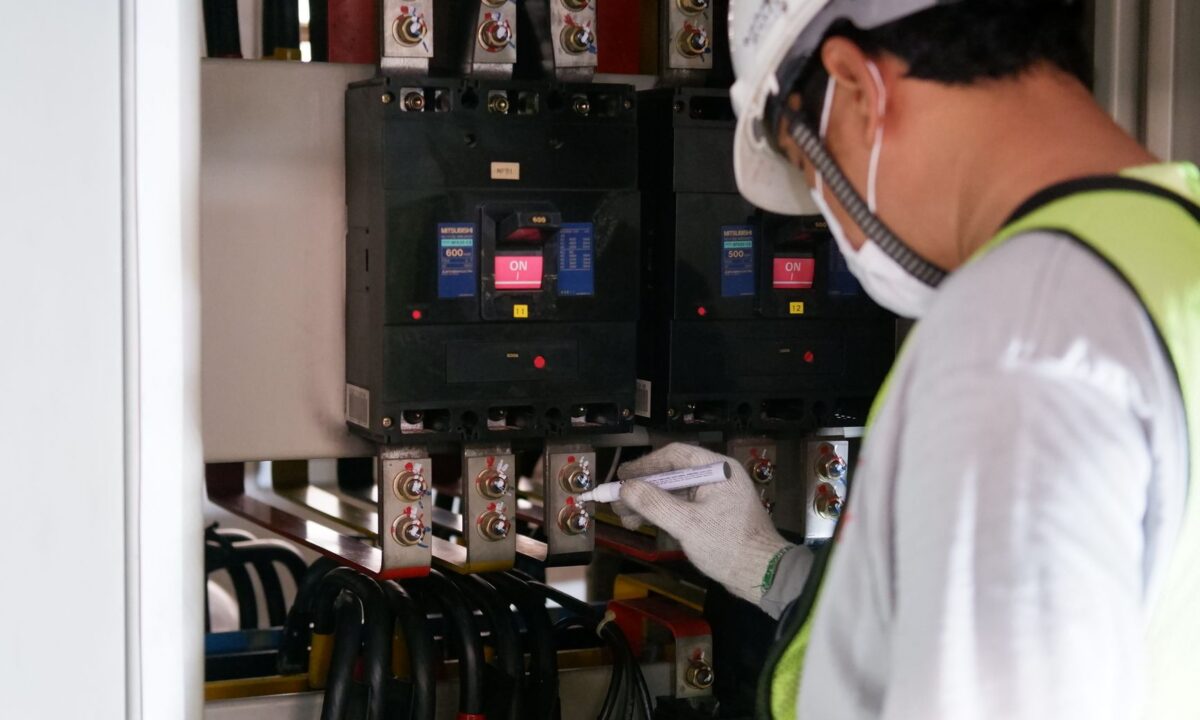

Escolher o disjuntor certo para quadro elétrico industrial não é uma decisão que admite improviso. A corrente nominal, a curva de disparo e a capacidade de interrupção precisam estar alinhadas com a demanda real do circuito — e essa compatibilidade é o que diferencia um projeto seguro de um que vai gerar paradas inesperadas, queimação de componentes ou, pior, riscos de incêndio. Quem trabalha com manutenção, montagem ou expansão de quadros elétricos sabe que um disjuntor subdimensionado não protege; um superdimensionado deixa a falha passar despercebida até virar um problema maior.
Na prática, você precisa conhecer três variáveis antes de qualquer compra: a potência do equipamento ou circuito que será protegido, o tipo de carga (resistiva, indutiva ou mista) e as condições ambientais do local onde o quadro vai operar. Indústrias com câmaras frias, compressores ou sistemas de refrigeração exigem ainda mais atenção, porque esses equipamentos têm picos de corrente no partida que um disjuntor genérico não consegue discriminar corretamente. Este guia vai direto ao ponto: como dimensionar, qual curva escolher e quais marcas e modelos entregam desempenho comprovado em ambiente industrial.
Por que a escolha do disjuntor certo é crítica em quadros elétricos industriais?
Em um quadro elétrico industrial, o disjuntor não é apenas um “desligador automático” — é o elemento que define se a instalação vai proteger equipamentos, condutores e pessoas em uma condição de falha real. Escolher o componente errado pode significar desde um disparo desnecessário que para a produção até a ausência de interrupção em um curto-circuito severo, com risco de incêndio e danos irreversíveis ao painel e às máquinas conectadas.
No ambiente industrial, as variáveis são mais exigentes do que em uma instalação residencial ou comercial leve: correntes de partida elevadas de motores, cargas não lineares, variação de temperatura ambiente nos painéis, sistemas trifásicos com desequilíbrio de fase e a necessidade de seletividade entre diferentes níveis de proteção. Um disjuntor especificado sem considerar essas variáveis vai falhar — seja por disparo prematuro, seja por não interromper quando deveria.
A especificação correta envolve pelo menos cinco parâmetros interdependentes: número de polos, corrente nominal, curva de disparo, capacidade de interrupção em kA e categoria de emprego. Ignorar qualquer um deles compromete a proteção do sistema inteiro. O que segue é um guia técnico para quem precisa dimensionar ou especificar disjuntores em quadros industriais com precisão.
Entenda os tipos de disjuntor e quando usar cada um
Disjuntor unipolar: aplicações e limitações no ambiente industrial
O disjuntor unipolar protege um único condutor fase. Em instalações industriais, seu uso é restrito: aparece principalmente em ramais de iluminação, tomadas auxiliares de baixa carga ou circuitos de comando em 127 V dentro de painéis de controle. Não é adequado para proteger motores nem cargas trifásicas, e em muitos projetos industriais sua aplicação se limita a circuitos auxiliares onde o neutro já é protegido de outra forma.
Disjuntor bipolar: proteção para circuitos monofásicos e bifásicos
O bipolar interrompe simultaneamente os dois condutores do circuito — fase e neutro (ou fase e fase em sistemas bifásicos 220 V). É o padrão para equipamentos monofásicos de maior potência dentro do ambiente industrial: resistências de aquecimento, compressores herméticos de pequeno porte em sistemas de refrigeração, circuitos de tomadas industriais 220 V. A interrupção simultânea dos dois polos é obrigatória quando não há aterramento sólido do neutro — condição comum em muitas instalações industriais mais antigas.
Disjuntor tripolar: o padrão para cargas trifásicas industriais
Para motores, compressores trifásicos, bombas, centros de usinagem e praticamente qualquer carga trifásica, o disjuntor tripolar é o único adequado. Ele garante a interrupção simultânea das três fases, evitando que o motor continue energizado em duas fases após uma falha — condição que causa superaquecimento e queima do enrolamento em segundos. Em quadros industriais, o tripolar também é o tipo utilizado no disjuntor geral (DR geral do quadro), independentemente do porte da instalação.
Curvas de disparo: como escolher entre Curva B, C e D para uso industrial
Curva B: proteção sensível para circuitos resistivos e iluminação
A Curva B dispara magneticamente entre 3× e 5× a corrente nominal (In). É a curva mais sensível e adequada para circuitos com cargas puramente resistivas — resistências elétricas, iluminação fluorescente ou LED sem reator eletrônico de alto pico, circuitos de instrumentação. No ambiente industrial, seu uso é pontual: ela não tolera a corrente de partida de motores nem de transformadores, e um dimensionamento equivocado com Curva B em circuito de motor vai resultar em disparos constantes na energização.
Curva C: a mais comum — ideal para cargas mistas e motores de pequeno porte
A Curva C dispara entre 5× e 10× In. É a curva mais encontrada em quadros industriais de uso geral: suporta a corrente de partida de motores de pequeno porte (até aproximadamente 3 CV em partida direta), cargas mistas, circuitos de tomadas industriais e equipamentos com algum transitório de energização. É o ponto de equilíbrio entre sensibilidade e tolerância a picos — mas não é suficiente para motores maiores com partida direta ou cargas com corrente de inrush muito elevada.
Curva D: indispensável para motores, transformadores e cargas com alta corrente de partida
A Curva D dispara entre 10× e 20× In. É a especificação correta para motores de médio e grande porte em partida direta, transformadores, solenoides industriais e qualquer carga onde a corrente de partida (inrush) seja muito superior à corrente nominal de operação. Em quadros industriais com motores acima de 5 CV em partida direta, a Curva D frequentemente é a única opção que evita o disparo indevido na energização sem sacrificar a proteção contra sobrecarga em regime permanente. Para partidas estrela-triângulo ou com inversores de frequência, a análise muda — o inversor limita a corrente de partida, o que pode permitir o retorno à Curva C dependendo do projeto.
Como calcular a corrente nominal do disjuntor para o quadro industrial
Passo a passo: levantamento de carga instalada e fator de demanda
O dimensionamento começa pelo levantamento de todas as cargas do circuito ou do quadro: potência nominal de cada equipamento, tensão de operação e fator de potência. A partir daí, aplica-se o fator de demanda — a relação entre a demanda máxima real e a carga total instalada. Em uma linha de produção onde nem todos os motores operam simultaneamente, o fator de demanda pode ser 0,6 a 0,8. Em circuitos de utilidade contínua (bomba de circulação, compressor de câmara fria), o fator é 1,0. Subestimar o fator de demanda leva a disjuntores superdimensionados que não protegem adequadamente os condutores; superestimá-lo resulta em disparos frequentes.
Fórmulas práticas para dimensionamento em sistemas monofásico, bifásico e trifásico
As fórmulas básicas de corrente são:
- Monofásico: I = P / (V × FP)
- Bifásico (fase-fase): I = P / (V × FP × √2) — em sistemas 220 V bifásico
- Trifásico: I = P / (√3 × V × FP)
Exemplo trifásico direto: motor de 5,5 kW (7,5 CV), 380 V, FP = 0,85, rendimento = 0,90. Corrente nominal: I = 5.500 / (1,732 × 380 × 0,85 × 0,90) ≈ 10,9 A. O disjuntor tripolar deve ter corrente nominal imediatamente acima desse valor considerando os fatores de correção — nesse caso, tipicamente 16 A com Curva D para partida direta.
Como aplicar o fator de correção de temperatura e agrupamento de cabos
A NBR 5410 define fatores de correção para temperatura ambiente acima de 30 °C e para agrupamento de cabos em eletrodutos ou canaletas. Em painéis industriais instalados em ambientes com temperatura de 40 °C a 50 °C (comum em salas de máquinas e áreas de processo), o condutor perde capacidade de condução — o que obriga a aumentar a seção do cabo e, consequentemente, revisar o disjuntor de proteção. Agrupamento de muitos cabos no mesmo eletroduto reduz ainda mais a capacidade por cabo. Ignorar esses fatores é um dos erros mais comuns em projetos de quadros industriais e resulta em condutores operando acima da capacidade térmica mesmo com o disjuntor dentro da corrente nominal.
Capacidade de interrupção (kA): o que é e por que define a segurança do quadro
Como calcular ou estimar a corrente de curto-circuito no ponto de instalação
A capacidade de interrupção (Icu ou Ics) é a corrente máxima de curto-circuito que o disjuntor consegue interromper sem se destruir. Para especificá-la corretamente, é necessário calcular ou estimar a corrente de curto-circuito no ponto de instalação do disjuntor. Essa corrente depende da impedância da rede no ponto de conexão — quanto mais próximo do transformador, maior a corrente de curto possível. A fórmula simplificada é: Icc = Vfase / Zt, onde Zt é a impedância total do circuito até o ponto de falha (transformador + condutores). Distribuidoras de energia fornecem o valor de curto-circuito no ponto de entrega (ou pode ser calculado a partir da potência de curto da concessionária).
Diferença entre disjuntores de baixo, médio e alto poder de interrupção
Disjuntores com Icu de 6 kA são adequados para instalações distantes do transformador, com impedância de rede elevada — instalações residenciais e pequenas comerciais. Em quadros industriais próximos a transformadores de média potência (300 kVA a 1.000 kVA), a corrente de curto pode facilmente superar 15 kA a 25 kA, exigindo disjuntores com Icu de 25 kA, 36 kA ou 50 kA. Usar um disjuntor de 6 kA em um ponto onde a corrente de curto é 20 kA significa que, em uma falha real, o disjuntor vai explodir antes de interromper o circuito — com risco de incêndio e danos graves ao painel e aos operadores.
Categorias de emprego: AC-1, AC-2, AC-3 e AC-4 — qual impacta a escolha do disjuntor?
As categorias de emprego definidas pela IEC 60947 descrevem o tipo de carga que o dispositivo de manobra (e, por extensão, o sistema de proteção) deve suportar:
- AC-1: cargas resistivas ou levemente indutivas — resistências, aquecedores.
- AC-2: motores de rotor bobinado — partida e frenagem por plugging.
- AC-3: motores de gaiola de esquilo em partida direta e desligamento em plena carga — a categoria mais comum em quadros industriais.
- AC-4: motores de gaiola com partida, frenagem por plugging e operação em jog — a condição mais severa, com correntes de interrupção muito elevadas.
Essas categorias impactam diretamente a especificação do contator e do relé de sobrecarga, mas também influenciam a escolha do disjuntor de proteção do ramal: circuitos AC-4 exigem disjuntores com maior capacidade de interrupção e curva de disparo mais tolerante a transitórios repetitivos. Confundir categorias é um erro que compromete a vida útil do conjunto de proteção e manobra.
Disjuntor termomagnético vs. disjuntor eletrônico: qual usar no quadro industrial?
Vantagens do disjuntor eletrônico para ajuste fino de proteção em painéis complexos
O disjuntor eletrônico (ou com unidade de disparo eletrônica) substitui o bimetal termomagnético por sensores de corrente e processamento digital. Isso permite ajuste fino dos parâmetros de proteção: corrente de sobrecarga (Ir), tempo de atuação na sobrecarga (tr), corrente de curto retardado (Isd) e corrente de curto instantâneo (Ii). Em painéis de grande porte com necessidade de seletividade rigorosa entre disjuntor geral e ramais, o eletrônico é indispensável — permite ajustar o retardo de atuação do disjuntor geral para garantir que o ramal defeituoso abra primeiro. Também oferece recursos de comunicação (Modbus, Profibus) para integração com sistemas supervisórios.
Quando o termomagnético ainda é a escolha mais custo-eficiente
Para a maioria dos ramais de motores, circuitos de iluminação industrial e quadros de distribuição de pequeno e médio porte, o disjuntor termomagnético atende plenamente a todos os requisitos normativos com custo significativamente menor. A diferença de preço entre um termomagnético tripolar 32 A Curva D e um eletrônico equivalente pode ser de 5× a 10×. Em instalações onde a seletividade pode ser garantida apenas pela diferença de corrente nominal entre os níveis de proteção (seletividade amperimétrica), o termomagnético é a escolha racional. A decisão pelo eletrônico deve ser justificada por requisitos técnicos reais — não por especificação conservadora sem análise.
Seletividade e coordenação de proteção no quadro elétrico industrial
O que é seletividade e por que evita paradas desnecessárias na produção
Seletividade é a propriedade do sistema de proteção que garante que, em uma falha, apenas o dispositivo mais próximo do defeito atue — sem propagar o desligamento para níveis superiores. Em uma planta industrial, a falta de seletividade significa que uma falha em um motor isolado pode derrubar o quadro geral e parar toda a linha de produção. O custo de uma parada não planejada em ambiente industrial frequentemente supera em muito o custo de especificar corretamente os dispositivos de proteção desde o projeto.
Como garantir a coordenação entre disjuntor geral e disjuntores de ramal
A coordenação entre disjuntor geral e ramais pode ser obtida por três métodos: seletividade amperimétrica (diferença suficiente entre as correntes nominais dos dois níveis), seletividade cronométrica (retardo intencional no disjuntor superior — possível apenas com eletrônico) e seletividade por energia (aproveitamento da limitação de corrente de disjuntores limitadores de corrente). Na prática, em quadros industriais de pequeno e médio porte, a seletividade amperimétrica resolve a maioria dos casos: o disjuntor geral deve ter corrente nominal pelo menos 1,6× superior ao maior disjuntor de ramal e capacidade de interrupção compatível com a corrente de curto no barramento. Para painéis complexos com múltiplos níveis, a análise de coordenação deve ser feita com as curvas tempo-corrente dos fabricantes — dado disponível nos catálogos técnicos de qualquer fabricante de renome.
Normas técnicas que regulam a especificação de disjuntores industriais no Brasil
NBR IEC 60947-2 e NBR 5410: o que cada norma exige na prática
A NBR IEC 60947-2 é a norma específica para disjuntores de baixa tensão para uso industrial — define os requisitos de desempenho, ensaios, categorias de utilização e marcações obrigatórias. É a norma que rege a especificação e a certificação do produto em si. Já a NBR 5410 (Instalações Elétricas de Baixa Tensão) regula como esses dispositivos devem ser aplicados na instalação: dimensionamento de condutores, proteção contra sobrecorrente, coordenação e seletividade, proteção de pessoas. Em projetos industriais, as duas normas são complementares e obrigatórias — a 60947-2 garante que o produto é adequado; a 5410 garante que ele está corretamente aplicado.
Exigências de certificação INMETRO e marcação CE para importados
No Brasil, disjuntores para uso em instalações elétricas devem ser certificados pelo INMETRO — a certificação compulsória garante que o produto passou pelos ensaios da norma e pode ser legalmente instalado. Disjuntores importados com apenas marcação CE (certificação europeia) não atendem automaticamente à exigência brasileira: CE e INMETRO são processos distintos. Na prática, ao especificar ou comprar disjuntores para quadros industriais, exija sempre o número do certificado INMETRO e verifique sua validade. Componentes sem certificação expõem o responsável técnico a responsabilidade civil e invalidam laudos de conformidade elétrica — ponto crítico para quem emite laudos e assina projetos.
Exemplos práticos de dimensionamento por tipo de equipamento industrial
Disjuntor para motor elétrico trifásico (ex.: bomba 2CV / 1,5 kW 220 V)
Dados do motor: 1,5 kW (2 CV), trifásico, 220 V, FP = 0,85, rendimento = 0,85, partida direta.
Cálculo da corrente nominal:
I = 1.500 / (1,732 × 220 × 0,85 × 0,85) ≈ 5,4 A
Corrente de partida direta: tipicamente 6× a 7× In = 32 A a 38 A de pico transitório.
Especificação do disjuntor:
- Tipo: tripolar
- Corrente nominal: 6 A ou 8 A (verificar com relé de sobrecarga separado no conjunto motor) — ou 10 A se o disjuntor for o único elemento de proteção de sobrecarga
- Curva de disparo: D (para suportar o pico de partida sem disparo indevido)
- Capacidade de interrupção: mínimo 10 kA para instalações próximas a transformadores industriais; verificar Icc no ponto
- Certificação: INMETRO obrigatório
Se o motor for acionado por inversor de frequência, a corrente de partida é limitada pelo inversor — o que permite rever a curva para C e, em alguns casos, reduzir a corrente nominal do disjuntor, desde que o inversor tenha proteção interna de sobrecorrente homologada. Essa análise deve ser feita caso a caso, com base nos dados do fabricante do inversor e do motor.
O dimensionamento correto do disjuntor é apenas uma etapa dentro do projeto completo do quadro elétrico industrial. Erros nessa especificação afetam toda a cadeia de proteção — dos condutores aos equipamentos conectados — e podem comprometer laudos de conformidade, seguros industriais e, principalmente, a segurança operacional da instalação. Quando há dúvida sobre qualquer um dos parâmetros, a análise deve ser feita por engenheiro responsável com acesso aos dados reais da instalação: impedância de rede, temperatura ambiente do painel, perfil de carga e histórico de falhas do sistema.
